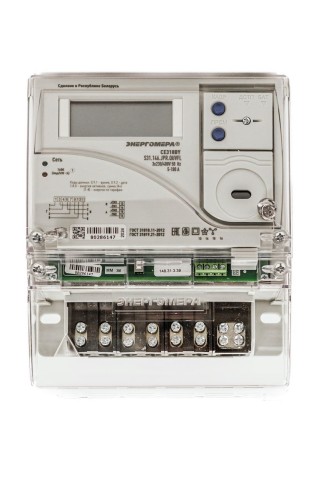

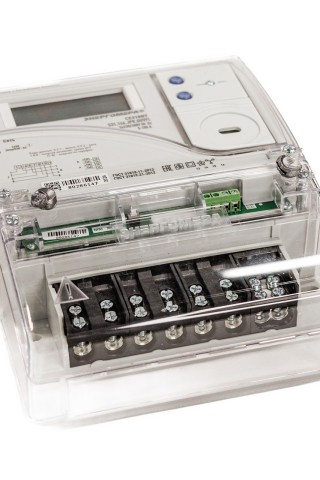

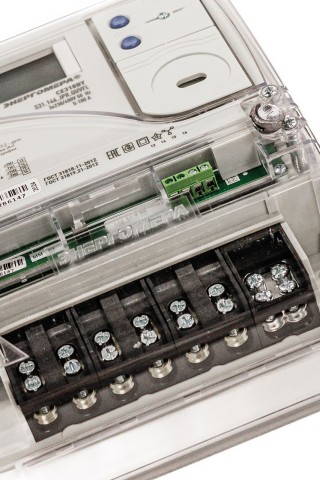

Счетчик активной и реактивной электрической энергии трехфазный СЕ 318 BY S31 146.JPR.QUVFL

Счетчик активной и реактивной электрической энергии трехфазный СЕ 318 BY S31 146.JPR.QUVFL - оптимизируйте энергопотребление на вашем объекте!

Счетчик активной и реактивной электрической энергии СЕ 318 BY S31 146.JPR.QUVFL – это высокоточный, многофункциональный прибор, разработанный для измерения и многотарифного учета электроэнергии в трехфазных, четырехпроводных сетях переменного тока. Он предназначен для эксплуатации в закрытых помещениях, таких как электрощитки, распределительные шкафы и другие защищенные объекты, обеспечивая надежный учет потребляемой электроэнергии и контроль параметров сети.

Основные возможности и преимущества

Точное измерение электроэнергии и мощности
Счетчик обеспечивает измерение:

• Активной и реактивной энергии;
• Активной, реактивной и полной мощности по каждой из трех фаз, а также по сумме фаз;
• Среднеквадратического значения напряжения и силы тока;
• Частоты напряжения;
• Углов между векторами фазных напряжений и векторами фазных токов.

Эти функции позволяют проводить детальный анализ работы трехфазной сети и оптимизировать энергопотребление на объекте.

Многотарифный учет электроэнергии
Прибор поддерживает учет электроэнергии по 8 тарифам с гибким программированием тарифного расписания, что дает возможность учитывать энергопотребление в разное время суток и адаптировать учет под различные тарифные планы.

Расширенное хранение и анализ данных
Счетчик ведет хранение профилей нагрузки с программируемым временем интегрирования (интервалы усреднения от 1 до 60 минут) и сохраняет накопленные данные (не менее 12 288 значений), что позволяет проводить долгосрочный анализ энергопотребления.

Многофункциональные интерфейсы для обмена данными
Устройство оснащено:

• PLC-модемом и радиоинтерфейсом для удаленной передачи накопленных данных в центры сбора информации систем АИИС КУЭ;
• Оптопортом для локального считывания и программирования;
• Это обеспечивает интеграцию счетчика в современные системы автоматизированного учета электроэнергии (АСКУЭ).

Дополнительные функции контроля и безопасности

• Контроль параметров сети (интерфейс U) позволяет следить за качеством электропитания;
• Электронные пломбы (интерфейс V) и контроль вскрытия клеммной крышки фиксируют любые попытки несанкционированного вмешательства;
• Управление нагрузкой в два режима (с помощью встроенного реле управления, интерфейс Q) помогает оптимизировать распределение нагрузки;
• Наличие подсветки дисплея (интерфейс L) обеспечивает удобное считывание данных даже при низком уровне освещения.

Надежная конструкция и долговечность
Счетчик изготовлен в соответствии с ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012 и ГОСТ 31819.23-2012, что подтверждает его высокое качество и точность измерений.

• Межповерочный интервал: 8 лет
• Средняя наработка до отказа: не менее 220 000 часов
• Средний срок службы: не менее 30 лет
• Гарантийный срок эксплуатации: 2 года
• Корпус устройства предназначен для крепления на DIN-рейку, что обеспечивает простоту установки и надежное крепление в электрощитах.

Технические характеристики

• Тип счетчика: Электронный
• Количество фаз: Трехфазный
• Тип тарифа: Многотарифный
• Класс точности по активной энергии: 1
• Номинальное напряжение: 3×230/400 В
• Базовый ток (для прямого включения): 5 А
• Максимальный ток: 100 А
• Стартовый ток (класс точности 1): 0,002·I₍б₎
• Рабочий диапазон частоты: от 47,5 до 52,5 Гц
• Потребляемая мощность (активная/полная, цепь напряжения): 2,5 В·А (0,9 Вт) с радиоканалом, 9,0 В·А (2,0 Вт) с PLC-интерфейсом
• Полная мощность, потребляемая каждой цепью тока: не более 0,2 В·А
• Интервалы усреднения мощности/энергии: 1, 3, 5, 10, 15, 30, 60 минут
• Глубина хранения данных: не менее 12 288 значений
• Количество тарифов: 8
• Габаритные размеры (ДхШхВ): 211 x 175 x 72 мм
• Масса: не более 0,8 кг
• Межповерочный интервал: 8 лет
• Средний срок службы: не менее 30 лет
• Класс защиты от поражения электрическим током: II
• Степень защитной оболочки: IP51, категория 2
• Гарантийный срок: 2 года

Структура условного обозначения и интерфейсы

Структура маркировки:
СЕ 318 BY X XXX X....X

Интерфейсы и дополнительные опции:

• Q – Реле управления нагрузкой
• Y – Два направления учета
• U – Контроль параметров сети
• V – Электронная пломба
• F – Датчик магнитного поля
• L – Подсветка ЖКИ
• J – Оптический порт
• P – PLS-интерфейс
• R – Радиоинтерфейс

Эти опции позволяют расширить функциональность счетчика, обеспечить надежную защиту от вмешательства и интегрировать его в современные системы учета электроэнергии.

Почему стоит выбрать счетчик СЕ 318 BY S31 146.JPR.QUVFL?

• Высокая точность измерений: Класс точности 1 обеспечивает максимально точный учет электроэнергии.
• Гибкость настройки: Многотарифный учет с 8 тарифами и программируемыми интервалами усреднения позволяет адаптировать прибор под любые потребности.
• Расширенные функции мониторинга сети: Измерение активной, реактивной и полной мощности, а также контроль параметров сети помогают поддерживать стабильную работу электросети.
• Интерфейсы для удаленного управления и передачи данных: Встроенные RS-485, PLC и радиоинтерфейс облегчают интеграцию в системы АСКУЭ.
• Надежность и долговечность: Многолетний срок службы, высокий межповерочный интервал и надежная защита обеспечивают бесперебойную работу счетчика в течение десятилетий.
