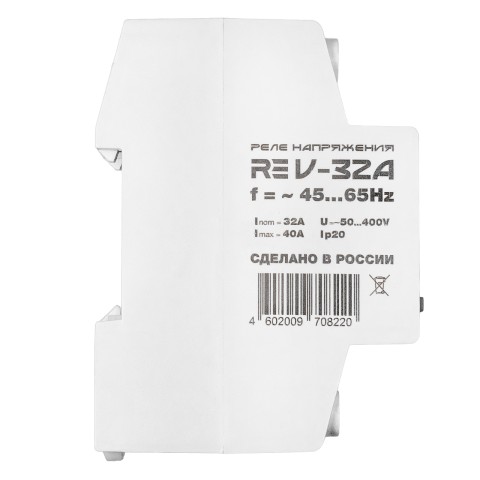

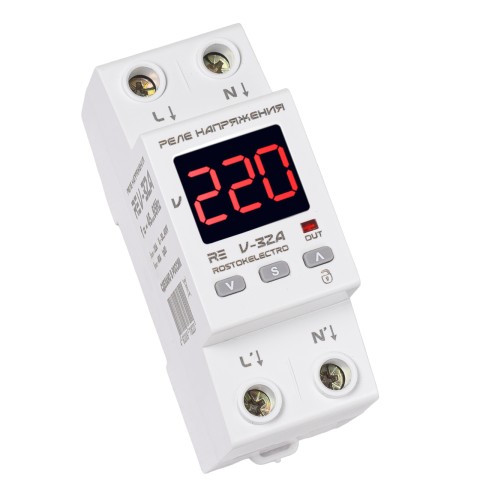

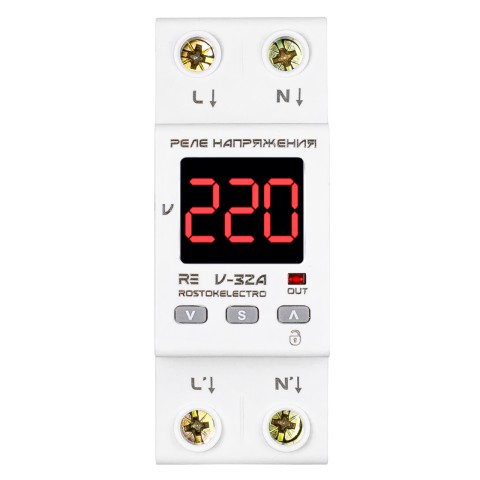

Реле напряжения серии V (32A, 40А, 50А, 63А)
Реле напряжения нового поколения RE серии V предназначено для защиты электрического оборудования от скачков напряжения в сети, а также от последствий обрыва нулевого провода. Реле напряжения RE серии V может работать как с бытовой электросетью с частотой 50Гц, так и источниками напряжения с нестабильной «плавающей» частотой (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.
Основные особенности:
- Работа при плавающей частоте в пределах 45-65 ГЦ. Эта функция – незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.
- Полноценный транзит нуля (шина 16 кв.мм).
- Блокировка кнопок от случайного нажатия.
- Возможность калибровки показаний вольтметра.
- Скорость обработки показаний сети обеспечивает современные микроконтроллер Microchip, работающий на частоте 32 МГц!
- True RMS.
- Внутренняя термозащита с возможностью контроля в настройках.
- Размер 2-din.
- Полностью цифровое управление.
- Настройка комфортного значения яркости дисплея.
Принцип работы
Измерительный блок на основе микропроцессора Microchip регистрирует и анализирует величину напряжения в сети, выявляя отклонения от установленных при настройке значений. При выходе показателей за эти пределы формируется сигнал на отключение и исполнительное устройство (реле с постоянно разомкнутым контактом для RE V, а для всех остальных – импульсное реле) отключает нагрузку, тем самым предотвращая попадание на вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон через установленный пользователем (по умолчанию 15 сек) промежуток времени.
Для этого в меню настроек нужно выбрать соответствующий режим работы
Технические характеристики:
|
Технические параметры |
RE V-32A |
RE V-40A |
RE V-50A |
RE V-63A |
|
Номинальный ток нагрузки* (максимальный ток в течении не более 10 мин), А |
32(40) |
40(50) |
50(63) |
63(80) |
|
Номинальная (долговременная) мощность*, кВт *- при активной нагрузке |
7,0 |
8,8 |
11,0 |
13,9 |
|
Рабочее напряжение, В |
50-400 |
|||
|
Рабочая частота сети, Гц |
45-65 |
|||
|
Верхний предел отключения по напряжению (программируется), В |
210-270 (250**) |
|||
|
Нижний предел отключения по напряжению (программируется), В |
120-200 (170**) |
|||
|
Время задержки включения (программируется), сек |
5-600 (15**) |
|||
|
Время отключения по верхнему пределу напряжения, сек, не более |
0,02 |
|||
|
Время отключения по нижнему пределу напряжения, сек, не более |
1 (120-170В) 0,02 (<120В) |
|||
|
Погрешность вольтметра, %, не более |
1 |
|||
|
Потребляемая мощность реле, Вт, не более |
RE V-32A 2.5 RE V-40/50/63А 1.5 |
|||
|
Макс. сечение провода, мм2 |
10 |
|||
|
Момент затяжки винтов клемм, Нм |
2,2±0,2 |
|||
|
Рабочая температура, °С |
-25…+50 |
|||
|
Габаритные размеры, мм |
90*35*67 |
|||
|
Вес нетто, кг |
0,165 |
|||
|
Вес брутто, кг |
0,185 |
|||
|
**- Заводские установки |
||||
|
Крепление прибора на монтажный профиль TS-35 (DIN -рейка) -2 DIN |
||||
